Mikä on Alumiiniseoslanka ja miten se eroaa puhtaasta alumiinilangasta?
Alumiiniseoslanka on johdinmateriaali, joka tuotetaan lisäämällä kontrolloituja määriä seosaineita - yleisimmin magnesiumia, piitä, rautaa, kuparia tai harvinaisia maametalleja - perusalumiinimatriisiin. Tuloksena on lanka, joka säilyttää alumiinille ominaisen alhaisen tiheyden ja korroosionkestävyyden samalla kun se parantaa merkittävästi vetolujuutta, johtavuuden vakautta ja väsymiskykyä.
Puhtaan alumiinilangan (1xxx-sarja, 99 % Al) lopullinen vetolujuus on noin 60-80 MPa , joten se ei sovellu kantaviin tai täriseviin sovelluksiin. Yleisiä sähkö- ja rakennepalveluissa käytettyjä alumiiniseoslankalaatuja ovat:
- 1350-H19 — sähkölaatuinen, lähes puhdas Al, käytetään ylävirtajohtimissa (ACSR, AAAC)
- 6101 / 6201 — Al-Mg-Si-seos, lämpökäsiteltävä, vetolujuus 295–330 MPa, käytetään laajalti AAAC- ja ACAR-johtimissa
- 5056 / 5154 - Al-Mg-seos, erinomainen korroosionkestävyys, yleinen laivojen ja autojen johtosarjoissa
- 8000-sarja (8030, 8176) — Al-Fe-Cu-seos, jonka NEC on hyväksynyt rakennuslangan valmistukseen kuparin korvikkeena
Keskeinen ero on mikrorakenteessa: seoselementit tuovat käyttöön saostumiskovettuvia vaiheita tai kiinteän liuoksen vahvistusta, jota puhtaalta alumiinilta puuttuu, jolloin insinöörit voivat säätää lujuutta, virumisvastusta ja sähkönjohtavuutta tiettyjen suunnitteluvaatimusten mukaan.
Mekaaniset ja sähköiset ominaisuudet: mitä ostajien tulee tietää
Oikean alumiiniseoksen lankalaadun valitseminen edellyttää kahden ominaisuuden tasapainottamista, jotka usein eroavat toisistaan: sähkönjohtavuus (mitattu prosentteina IACS:stä (International Hehkutettu kuparistandardi)) ja vetolujuus. Alla olevassa taulukossa verrataan kaupallisesti tärkeimpiä arvosanoja:
| Seos / laatu | Johtavuus (% IACS) | Vetolujuus (MPa) | Ensisijainen sovellus |
|---|---|---|---|
| 1350-H19 | 61.0 | 159-186 | Yläpuolella siirtojohtimet |
| 6201-T81 | 52.5 | 295–330 | AAAC, pitkäjänteiset voimalinjat |
| 8030-H24 | 61.0 | 103–138 | Rakennuslanka (NEC 310 -yhteensopiva) |
| 5056-O | 27.0 | 290-345 | Laivajohdot, autojen johtosarjat |
Johtavuuden ja lujuuden lisäksi kolme muuta ominaisuutta määräävät pitkän aikavälin palvelun suorituskyvyn:
- Rypymisen vastustuskyky — Jatkuvassa vetokuormituksessa alumiinilanka voi venyä ajan myötä (ryömintä), mikä aiheuttaa johtimien painumista ilmajohtoihin. Seokset, joissa on Fe- ja Si-lisäyksiä (8030, 6201), osoittavat huomattavasti alhaisemmat virumisnopeudet kuin puhtaalla alumiinilla.
- Väsymyksen kestävyys — Tärinän aiheuttama väsymishalkeilu on pääjohtimien päävika. 6201 ja harvinaisten maametallien seostetut seokset osoittavat väsymiskestävyysrajat 30-50 % korkeampi kuin 1350-H19 vastaavilla halkaisijoilla.
- Korroosionkestävyys — Kaikkien alumiiniseosten luonnollinen alumiinioksidikalvo (Al₂O3) tarjoaa hyvän suojan ilmakehässä. Mg-pitoiset seokset (5xxx-sarja) toimivat parhaiten suolasuihke- ja rannikkoympäristöissä.
Tärkeimmät sovellukset eri toimialoilla
Alumiiniseoslankaa käytetään useammilla loppumarkkinoilla kuin useimmat ostajat odottavat. Jokainen sovellus asettaa erilliset vaatimukset langan ominaisuuksille.
Voimansiirto ja jakelu
Alumiiniseoslangan suurimmat yksittäiset markkinat ovat ilmajohtimet. All-Aluminium Alloy Conductors (AAAC) käyttää yksinomaan 6201-säikeistä lankaa, mikä tarjoaa erinomaisen lujuus-painosuhteen verrattuna ACSR:ään (teräsvahvistettu alumiini) jopa 500 metrin jännevälillä. Globaalit siirtoinfrastruktuurin päivitykset, erityisesti Aasiassa ja Lähi-idässä, lisäävät kysyntää erittäin lujalle 6201-langalle, jonka halkaisija on 2,0–4,5 mm.
Rakennus- ja rakennusjohdotus
Vuosikymmeniä kestäneen huolen vanhemman puhtaan alumiinin johtojen kytkentähäiriöistä 8000-sarjan seoslanka (8030, 8176) kehitettiin poistamaan nämä ongelmat. NEC artikla 310 ja UL 83 nyt nimenomaan listaa 8000-sarjan metalliseos hyväksytyksi johdinmateriaaliksi asuin- ja liikerakennusten haarapiireihin. Sen johtavuus vastaa 1350-luokan alumiinia, kun taas sen parempi sitkeys ja virumisvastus liittimissä tekevät siitä kustannustehokkaan korvikkeen kuparille, joka maksaa karkeasti 3-4x enemmän per kilo .
Autojen ja sähköautojen johtosarjat
Painonpudotus on autojen OEM-valmistajilla ensisijainen tavoite. Kuparin korvaaminen alumiiniseoslangalla rungon valjaissa ja akkuliitännöissä voi vähentää johtosarjan painoa 40–48 % . Haasteena on riittävän joustavuuden saavuttaminen pienillä mitoilla (0,35–0,5 mm²), minkä vuoksi standardilaatujen sijaan käytetään Al-Fe-Cu- ja Al-Mg-Si-mikroseoksia erikoisveto- ja hehkutusprosesseilla. Tesla, Toyota ja useat eurooppalaiset OEM-valmistajat ovat siirtäneet suurvirtaakkukaapeleita alumiiniseosjohtimiin sähköautovalikoimassaan.
Hitsaus ja lisäainevalmistus
ER4043 ja ER5356 alumiiniseoshitsauslanka ovat kaksi laajimmin määriteltyä täytemateriaalia alumiinirakenteiden MIG/TIG-hitsaukseen. ER4043 (Al-Si) tuottaa alhaisemman halkeamisherkkyyden ja tasaisemman helmiprofiilin; ER5356 (Al-Mg) tarjoaa suuremman vetolujuuden hitsausalueella ( ~260 MPa vs. ~190 MPa ER4043:lle) ja se on ensisijainen valinta meri- ja rakennehitsauksiin. Samoja metalliseosperheitä käytetään nyt raaka-aineena lankana lankakaarilisäainevalmistuksessa (WAAM) suurille ilmailu- ja työkalukomponenteille.
Valmistusprosessi: Tangosta lopulliseen lankaan
Alumiiniseoslangan valmistustavan ymmärtäminen auttaa ostajia arvioimaan laatuvaatimuksia ja määrittämään oikeat tuoteparametrit.
- Seostus ja valu — Alumiiniharkot sulatetaan induktio- tai kaasukäyttöisissä uuneissa. Seoselementtejä lisätään tarkoissa suhteissa, poistetaan kaasut typellä tai argonilla vedyn huokoisuuden poistamiseksi ja valetaan tangoksi jatkuvalla valulla (Properzi- tai Conform-prosessi) halkaisijaltaan 9–20 mm.
- Kuuma valssaus — Valettu tanko kuumavalssataan välittömästi 400–500 °C:ssa useiden valssauskierrosten kautta raerakenteen tarkentamiseksi ja sauvan tavoitehalkaisijan saavuttamiseksi (tyypillisesti 9,5 mm langanvetoraaka-aineelle).
- Langan veto — Tanko vedetään volframikarbidin tai timanttimuottimien läpi useissa läpimenoissa, jolloin halkaisija pienenee asteittain. Välihehkutusta 300–380 °C:ssa tehdään tarpeen mukaan muovattavuuden palauttamiseksi vetovaiheiden välillä.
- Lämpökäsittely (lämpökäsittely) — Lämpökäsiteltävissä metalliseoksissa (6xxx, 2xxx) liuoslämpökäsittely, jota seuraa keinotekoinen vanhentaminen (T6, T81) kehittää saostuskarkaistun mikrorakenteen, joka antaa langalle sen lopulliset mekaaniset ominaisuudet.

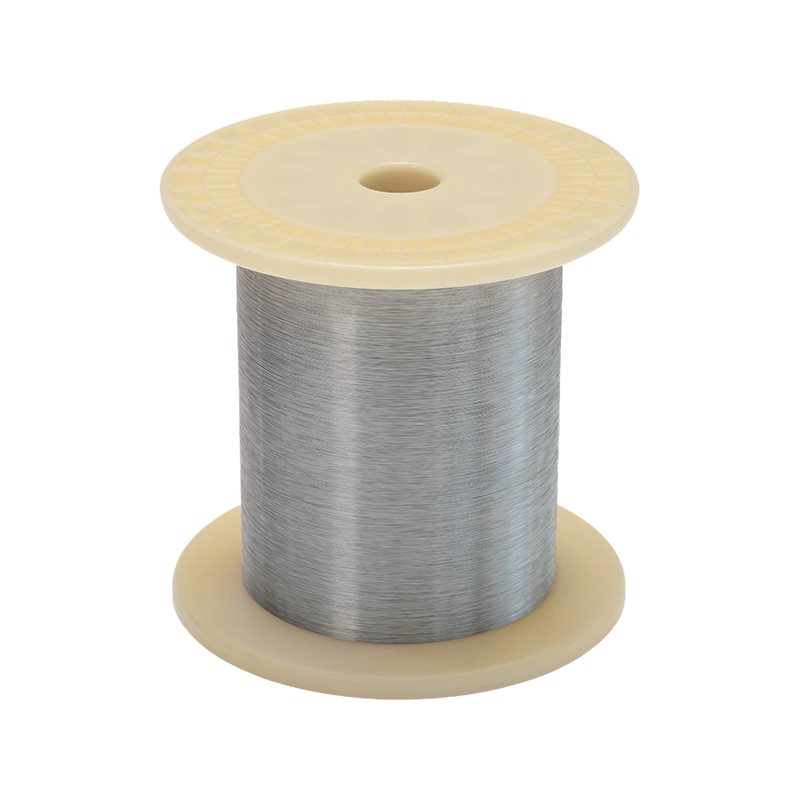

- Pintakäsittely ja kelaus — Lanka voi saada kevyen öljypinnoitteen korroosiosuojaa varten tai tina/sinkityksen liittimen yhteensopivuuden varmistamiseksi, ja se voidaan sitten kääriä keloille tai keloille asiakkaan määrittelemään painoon.
Keskeisiä laaduntarkistuspisteitä ovat kemiallinen koostumus (OES-spektrometria), vetolujuustestaus ASTM B557:n mukaan, resistiivisyysmittaus ASTM B193:n mukaan ja pinnan tarkastus suulakejälkien tai saumojen varalta, jotka luovat väsymisen alkamiskohtia.
Alumiiniseoslangan hankinta: standardit, tekniset tiedot ja toimittajan arviointi
Hankintaryhmien, jotka hankkivat alumiiniseoslankaa ensimmäistä kertaa tai vaihtavat toimittajaa, tulee viitata seuraaviin standardeihin teknisten eritelmiensä ankkuroimiseksi:
- ASTM B396 / B397 — Samakeskeinen säikeinen 6201-T81 metalliseosjohdin
- ASTM B800 / B801 — 8000-sarjan seoslanka rakennussovelluksiin
- IEC 62004 — Lämmönkestävä alumiiniseoslanka yläjohtimiin
- AWS A5.10 — Paljaat alumiini- ja alumiiniseoshitsauselektrodit ja -tangot
- GB/T 23308 — Kiinan kansallinen standardi alumiiniseoslangalle, jota käytetään yläjohtimissa (koskee Aasian ja Tyynenmeren toimitusketjun hankintaa)
Kun arvioit toimittajia, pyydä myllytestitodistukset (MTC) jotka sisältävät lämmön/erän numeron, kemiallisen koostumuksen, veto- ja venymätestien tulokset ja ominaisvastustiedot. Hyvämaineiset tuottajat käyttävät sisäisessä testauksessaan kolmannen osapuolen laboratorioakkreditointia (ISO/IEC 17025). Jos kyseessä on suuri määrä tai kriittisiä sovelluksia, harkitse tehdashyväksyntätestauksen (FAT) tai kolmannen osapuolen tarkastuksen vaatimista tehtaalla ennen toimitusta.
Vakiolaatujen (1350, 8030, 6201) toimitusajat vaihtelevat tyypillisesti 4-8 viikkoa tehtaalla yli 5 MT tilauksille. Räätälöidyt seoskoostumukset, epästandardit halkaisijat tai erikoiskarkaus voivat vaatia 10–16 viikkoa ja vähimmäistilausmäärät 2–5 MT kokoa kohti.
